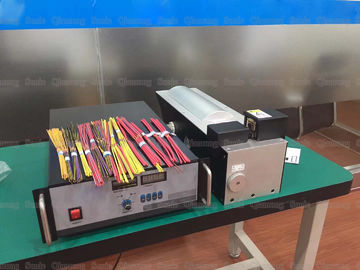

Machine van het de Uitrustingslassen van de hoge Frequentie de Ultrasone Draad

Hghfrequentie van Ultrasone het Metaallasser van 20Khz voor Lassenkabels en Diverse Elektronische Componenten

Principe:

De ultrasone het lassenmachines van de draaduitrusting vereisen stroom en het externe verwarmen niet, niet door hitte misvormd, hebben geen overblijvende spanning, en vereisen minder pre-lasbehandeling op de oppervlakte van de gelaste constructie. Niet alleen kunnen de gelijkaardige metalen, maar ook tussen verschillende metalen worden gelast. De bladen of de gloeidraden kunnen aan de plak worden gelast. Het ultrasone lassen van goede elektroleiders is veel minder energie dan huidig lassen en voor het solderen van lood voor transistors of geïntegreerde schakelingen algemeen gebruikt. Wanneer gebruikt voor het verzegelen van lassen van drugs en explosieve materialen, kan het het algemene lassen van vervuilde drugs vermijden toe te schrijven aan opgeloste voorwerpen, en zal wegens hitte niet exploderen. Het is het gebruik van ultrasone golven om metaaldraden te lassen. Het bestaat uit een machtsdoos, een omvormer, een pneumatisch gastheer en een hulpmiddelhoofd. Bovendien controleer componenten zoals hubs, dwarsapparaten, en de microprocessors zijn inbegrepen. De machtsdoos zet dan het gebruikelijke externe voltage (~220V, 50 of 60Hz) in 20000Hz (20KHz), voltage van meer dan 1 volt om, en wordt gecontroleerd door de machtsdoos aan output en handelt op de omvormer. Een omvormer is een hoogst efficiënte elektrocomponent die elektrische energie in mechanische energie omzet. Vergeleken met gewone motoren, zijn er twee belangrijke verschillen tussen omvormers: eerst, zet de omvormer elektrische energie in lineaire trilling in plaats van omwenteling om; ten tweede, werkt het zeer en kan efficiënt 95% van elektrische energie omzetten. Na omzetting door de omvormer, wordt de mechanische energie toegepast op het lassenhoofd. De ultrasone hoorn wordt gemaakt van titaniumlegering en aan een specifieke vorm volgens akoestische principes machinaal bewerkt om maximumenergieoverdracht te verzekeren.

Parameters:

Structurele eigenschappen van Ultrasone het lassenmachine van de draaduitrusting:

De ultrasone het lassenmachine van de draaduitrusting bestaat uit twee delen: de machine en de ultrasone machtsgenerator.

1. Machine: De machine heeft een chassis, een gidskolom, een omvormer, een pneumatisch systeem en een bodemvorm.

2. Akoestische component: De akoestische component bestaat uit twee delen: de omvormer en het lassenhoofd. De omvormer gebruikt een piezoelectric vibrator die elektrische energie in mechanische trilling omzet. Een variator is analoog aan een transformator in een kring en functioneert als mechanische bevochtigingstransformatie en omvangversterking. Het lassenhoofd wordt ontworpen volgens de lassenvereisten en de vorm van de gelaste constructie. Het functioneert ook als secundaire impedantietransformatie en omvangversterking. In termen van structuur en vorm, is het lassenhoofd niet ingewikkeld, maar het vereist het beste ontwerp, de beste materialen en de goede verwerkingstechnieken. De lassenhoofden met complexe vormen en grote afmetingen zijn moeilijk te ontwerpen en door de fabrikant over het algemeen ontworpen.

3, het systeem van de luchtdruk: het systeem van de luchtdruk wordt aangedreven door de samengeperste lucht, door de de omschakelingskring van de solenoïdeklep, duw de cilinderzuiger om het lassenhoofd te drijven zich op en neer te bewegen. De drukregelaar wordt gebruikt om de luchtdruk te controleren, en de unidirectionele gaspedaalklep wordt gebruikt om de het opheffen snelheid te controleren.

4. Controlekring: De controlekring voert programmacontrole op het lassenprocédé uit. De functiesleutels op het paneel kunnen de lassentijd volgens verschillende voorwerpen van lassen plaatsen, tijd vertragen, en dan zal de stap op de voetschakelaar, de ultrasoon lassenmachine automatisch een lassenprocédé voltooien.

Voordelen:

Één van de belangrijkste voordelen van een ultrasone lasser van de draaduitrusting is zijn lage temperatuur. De generatie van temperatuur is onvermijdelijk, wordt het slechts veroorzaakt door wrijving, die slechts 1/3 of 1/2 van het smeltpunt van het metaal is. Aangezien het wrijvingshittegeneratie is, is de interne structuur van de draad niet beschadigd, zodat behoudt de metaaldraad de originele prestaties.

De meeste metalen in elektroproducten worden gebruikt hebben goed warmtegeleidingsvermogen dat, dat het moeilijk maakt om te lassen door te smelten. Omdat de hitte snel van de metaaloppervlakte wordt verdreven, vereist het dat meer hitte worden toegevoegd om de las te voltooien. Het ultrasone lassen ontmoette deze problemen niet. In feite, omdat geen het smelten voorkomt, is de energie van ultrasoon lassen slechts 1/30 van dat van weerstandslassen. Met andere woorden, kan de machine van het machtslassen met een macht van 3KW het werk voltooien dat het weerstandslassen 90KVA vergt, zodat zijn de kosten in het werk ook duidelijk. Het ultrasone lassen is een mechanisch proces waarin geen stroom door het werkstuk vloeit, zodat heeft het geleidingsvermogen van het metaal geen effect. De metaaloppervlakten hangen over het algemeen verontreinigende stoffen en oxydelagen aan. Het ultrasone lassen wordt gebruikt zonder voorbehandeling van de metaaloppervlakte. De ultrasone trilling kan de gehechtheid direct verwijderen en hen verwijderen. Een ander belangrijk voordeel van ultrasoon lassen is met lange levensuur van het werkstuk. Het lassenhoofd van de ultrasone machine van de draaduitrusting heeft 4 werkende gezichten, wat de onderhoudskosten van het recentere materiaal drukt.
