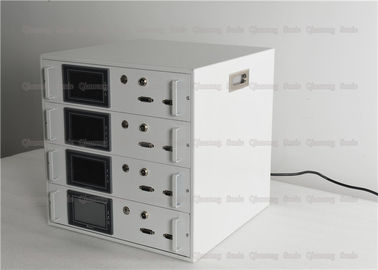

Elektrische Digitale Ultrasone Omvormerbestuurder voor de Omvormer en de Spanningsverhoger van de Lassenomvang

20Khz ultrasone Elektrische Digitale Bestuurder voor de Omvormer en de Spanningsverhoger van de Lassenomvang

Beschrijving:

De ultrasone krachtbronnen worden vaak bedoeld als ultrasone bronnen, ultrasone generators, en ultrasone elektronikadozen. Het is een belangrijke component van de systemen van de hoge machtsultrasone klank. Zijn functie is een high-power AC signaal te produceren met hoge frekwentie om de ultrasone omvormer te drijven om te werken. De drijfvoeding van uitstekende kwaliteit moet de stal en de veilige exploitatie van het high-power ultrasone systeem verzekeren. Tegelijkertijd, moet het de werkende frequentie, de ladingsmacht, de capacitieve reactantie, de impedantie en andere parameters van de omvormer in realtime controleren, en kan macht volgens verschillende behoeften van gebruikers uitvoeren. Aanpassing van parameters zoals omvang en verrichtingswijze.

het werk principe:

Een ultrasone die krachtbron, ook als een ultrasone generator wordt bekend, is een apparaat om ultrasone energie te produceren en te verstrekken aan een ultrasone omvormer. Zijn doel is onze leidingen (220V of 380V, 50Hz of 60Hz) in een AC signaal om te zetten met hoge frekwentie dat met een ultrasone omvormer kan worden aangepast. Dit signaal kan of een sinusoïdaal signaal of een gepulseerd signaal zijn.

In het ontwerp van de ultrasone krachtbron, zijn het passende ontwerp van de generator en de omvormer zeer belangrijk. Het ontwerp van de intelligente ultrasone generator bepaalt grotendeels of het ultrasone apparaat normaal en efficiënt kan werken. De aanpassing van de ultrasone episode aan de omvormer omvat twee aspecten: impedantie die en het stemmen aanpassing aanpassen. Impedantie de aanpassing zet de impedantie van de omvormer in een optimale lading om, d.w.z., een impedantietransformatie. Het stemmen de aanpassing staat het voltage en de stroom over de omvormer toe om in fase te zijn, resulterend in de hoogste efficiency, terwijl de reeksresonantie het voltage over de omvormer verbetert, die voor piezoelectric omvormers voordelig is.

Specificaties:

Punt Nr	Qr-WD20W
Macht	2000W
Generator	Digitale generator
Frequentie	20KHZ
Voltage	220V of 110V
Grootte	300*450*170mm
Toepassing	Plastic Lassenmachine
Netto gewicht	7Kg

De gemeenschappelijke fouten van de ultrasone generator zijn als volgt:

1. Zonder ultrasone klank, wordt de indicator van de machtsschakelaar niet getoond, en de ventilator loopt normaal.

1) Controleer als de gelijkrichterbrug beschadigd is. De methode is als volgt: de wijzermultimeter wordt aangepast aan het blok ×10K, wordt de zwarte meterpen verbonden met de positieve pool van de gelijkrichterbrug, en de rode testpen wordt respectievelijk verbonden met de AC terminal, of de twee spelden worden aangezet, en dan wordt de gelijkrichterbrug vervangen, anders wordt de volgende stap gecontroleerd.

2) Controleer als de belangrijkste condensator beschadigd is. Als ja, vervang de condensator.

3) Controleer als de machtsbuis beschadigd is. De methode is als volgt: de wijzermultimeter wordt aangepast aan het blok ×10K, wordt de zwarte pen verbonden met speld 2 van de machtsbuis, en de rode testpen wordt respectievelijk verbonden met de 1st en 3de spelden, en de machtsbuis wordt vervangen, anders wordt de staat hersteld.

2. Zonder ultrasone klank, steekt de indicator van de machtsschakelaar niet aan, en de ventilator draait niet.

1) Controleer als de machtsschakelaar beschadigd is. Als ja, vervang anders de machtsschakelaar, controleer de volgende stap.

2) Controleer als de ventilator beschadigd is. Als ja, vervang de ventilator.

3. Zonder ultrasone klank, omhoog aan steekt de indicator van de machtsschakelaar en de ventilator loopt normaal.

1) Verwijder de outputkabel, zet de macht aan, pas de macht aan het maximum aan, gebruik de multimeter om 1000V te ruilen, meet het voltage bij de output, gewoonlijk over 1000V. Als er voltage is, is de generator o.k., stop in de outputkabel, controleert de stap, als er geen voltage is, controleert de volgende stap.

2) Gebruik het multimetergelijkstroom 1000V dossier om het positief te meten of output van de belangrijkste condensator of gelijkrichterbrug te verbieden.
