Co. van het de Automatiseringsmateriaal van Hangzhouqianrong, Ltd.
nadruk op ultrasone toepassing, in vertrouwen om klanten te winnen
| Plaats van herkomst: | China |
|---|---|
| Merknaam: | QRsonic |
| Certificering: | CE |
| Modelnummer: | Qr-6015-4BZ |
| Min. bestelaantal: | 1 stk |
| Prijs: | Negotation |
| Verpakking Details: | verpakt in doos |
| Levertijd: | 3 werkdagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 2000pcs per maand |
| Productennaam: | Ultrasoon Lassenomvormer | frequentie: | 15 KHz |
|---|---|---|---|
| Uitgangsvermogen: | 2600 watts | Gezamenlijke bout: | M20*1.5 |
| Ceramische schijfdiameter: | 60 mm | Qty van ceramische schijven: | 4stuks |
| Capacitieve weerstand: | 9-13.5nf | Omvang: | um 10 |
| Markeren: | ultrasone hoge machtsomvormer,Piezoelectric Ceramische Omvormer |
||

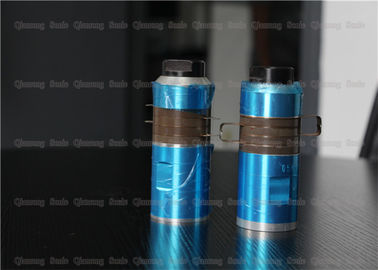

15Khz ultrasone Plastic de Kerndelen die van het Lassenmateriaal Omvormer lassen
Beschrijving:
De functie van de ultrasone omvormer is de input elektromacht om te zetten in mechanische macht (ultrasone golven) en dan het over te gaan uit, terwijl het verbruiken van een klein gedeelte van de macht zelf.
De ultrasone omvormers, het technische op te lossen probleem moet een ultrasone omvormer met een grote afstand en frequentiebandbreedte ontwerpen.
De omvormer bestaat uit een huisvesting, een passende laag, een piezoceramic schijfomvormer, een steun, een extractiekabel, en een ontvanger van de Klankbekkenserie. De piezoelectric ceramische schijfomvormer wordt gemaakt van piezoelectric materiaal pzt-5 met de polarisatie van de polarisatierichting. De ontvanger van de Klankbekkenserie bestaat uit 8 tot 16 Klankbekkenomvormers, twee metaalringen en rubberpakkingen. De het werk afstand van de uitvinding is groter dan 35 m, bereikt de frequentiebandbreedte kHz 10, en het target die over lange afstand bij hoge snelheid moving kan worden ontdekt.
Specificaties:
| Model | Qr-6015-4BZ |
| Frequentie | khz 15 |
| Outputmacht | 2600 watts |
| Gezamenlijke bout | M20*1.5 |
| Ceramische schijfdiameter | 60mm |
| Qty van ceramische schijven | 4pcs |
| Capacitieve weerstand | 9-13.5nf |
| Omvang | um 10 |
| Toepassing | Plastic lassenmachine |
| Het zuilvormige typentk TYPE | ||||||||
|
Punt Nr.
|
Verbind schroef
|
Ceramische dia (mm)
|
Qty van Ceramisch (PC) |
Frequentie (khz)
|
Capacitieve weerstand |
macht (w)
|
||
| Geel | Grijs | Zwart | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Het zuilvormige typentk TYPE | ||||||||
|
Punt Nr.
|
Verbind schroef
|
Ceramische dia (mm)
|
Qty van Ceramisch (PC) |
Frequentie (khz)
|
Capacitieve weerstand |
macht (w)
|
||
| Geel | Grijs | Zwart | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Wat is ultrasone Convertor?
De convertor wordt passend genoemd omdat het elektrische energie van de voeding ontvangt en het in mechanische trillingen omzet.
Hoe werkt het?
Wanneer het afwisselende voltage bij een frequentie van 20.000 Herz wordt toegepast op de convertor trilt het fysisch bij die zelfde frequentie.
Wat wordt een convertor samengesteld uit?
Een electrostrictive omvormer die uit één of meerdere schijven van piezoelectric materiaal bestaan klemde tussen twee metaalsecties.
De volledige assemblage is resonerend bij een vooraf bepaalde frequentie, en zijn lengte is akoestisch gelijk aan halve golflengte bij de toegepaste frequentie.
15Khz ultrasone Plastic de Kerndelen die van het Lassenmateriaal Omvormer lassen
