800w Lassen van de hoge Machts het Ultrasone Omvormer met Ingevoerde Piezoelectric Omzettingskeramiek

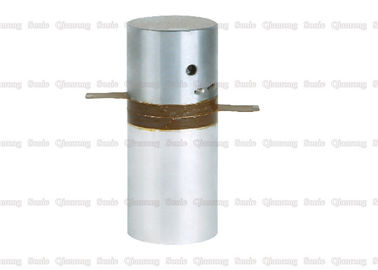

de Ultrasone Omvormer van 20Khz 800w met Ingevoerde Piezoelectric Omzettingskeramiek

Beschrijving:

De lassenuitrusting/de sonische het lassenuitrusting van het energiesysteem verstrekken ultrasone mechanische trilling, over het algemeen bestaand uit drie delen: de omvormer, de hoorn en het lassenhoofd, worden en bevestigd op de lassenpers in het midden van de hoorn. De solderende uitrusting is een resonator die aan een stemvork enigszins gelijkaardig is. De resonerende frequentie van de solderende uitrusting moet de frequentie van het elektrosignaal van de generator (met een verschil van minder dan 30 Herz) dicht aanpassen.

Specificaties:

Functies van Hoorn:

Het lashoofd is het deel van de lasuitrusting die energie aan het te lassen deel levert. Als de hoorn, is de hoorn ook een stemmend apparaat dat mechanisch in de meeste toepassingen wordt vergroot. De lengte van de hoorn moet een geheelveelvoud van de halve of halve golflengte van ultrasoon in zijn materiaal zijn. Dit zorgt ervoor dat het eind van de hoorn voldoende omvang heeft om het solderen te bereiken. De omvang is um over het algemeen 30-120. Het te lassen deel en het gezamenlijke ontwerp bepalen de grootte en de stijl van het lashoofd. De vorm van de hoorn is kritiek omdat de spanning die door de asuitbreiding en de samentrekking van de hoorn wordt veroorzaakt het barsten bij hoge omvang kan veroorzaken. In sommige toepassingen, wordt de hoorn machinaal bewerkt met een meerderheid van asgroeven. Dit moet ervoor zorgen dat de maximumomvang in de longitudinale richting is. Het eind van de hoorn brengt ultrasone energie naar het te lassen deel over. De einden zouden specifiek moeten worden ontworpen om de delen aan te passen om maximumenergieoverdracht tussen het lashoofd en het deel te verzekeren. Gewoonlijk wordt het eind van het lashoofd gemaakt in een profiel dat de contour van het deel aanpast. Ongeveer worden 75% van de hoornen gemaakt van titanium, over 15% worden gemaakt van aluminium, en de andere hoornen worden gemaakt van van gehard staal van H RC54-56. Het titanium is licht, geschikt, goed en uitstekend in hardheid in hardheid in akoestische prestaties. Het wordt vaak gebruikt in kleine lassenhoofden. Het titanium kan ook met harde legeringen voor hoge slijtage worden met een laag bedekt. Nochtans, is het duur en moeilijk aan machine. Het lichtgewichtaluminium, gemakkelijk te verwerken, de goede akoestische prestaties en de lage kosten, worden het gebruikt om grote lassenhoofden en de hoofden van het prototypelassen voor het grote delen lassen of lassenhoofden te maken met het complexe machinaal bewerken. De hoofden van het aluminiumlassen zijn niet geschikt voor productietoepassingen op lange termijn toe te schrijven aan hun lage oppervlaktehardheid, gemakkelijke slijtage en slechte moeheidseigenschappen, en in kleine partijtoepassingen vaak gebruikt. Om inkeping te verhinderen en slijtage te verminderen, moet het aluminium met nikkel of chromium worden geplateerd. De hoofden van de staallas worden vereist wanneer effect of slijtage de weerstand en het lassen van gevulde plastic of ingebedde metaaltussenvoegsels worden vereist. Het hoofd van de staallas heeft lage moeheidssterkte en in lage omvangtoepassingen slechts gebruikt. De complexe delen, de speciale of grote delen vereisen gewoonlijk een samengestelde hoorn (vrouwelijke hoorn), waar de basishoorn van aluminium wordt gemaakt, titanium of staal worden de secundaire hoornen verbonden met de van de basishoorn en gids energie

de Ultrasone Omvormer van 20Khz 800w met Ingevoerde Piezoelectric Omzettingskeramiek
