ultrasone de Technologieinplanting van 100W 60Khz van Metaaldraden die aan een Plastic Blad worden gesoldeerd

de Ultrasone Inplanting van 100W 60Khz van Metaaldraden die aan een Plastic Blad worden gesoldeerd

Beschrijving:

Het ultrasone draad begraven apparaat, dat ook als het lassenmachine van de smartcardantenne, het lassenmachine van de smartcardvlek, smartcardantenne implanter wordt bekend, enz., is een professioneel apparaat voor smartcard begraven draad. De belangrijkste rol wordt gebruikt voor de inplanting van metaaldraden en de spaanders van identiteitskaart-smartcards, d.w.z., de draden of de spaanders zijn gesoldeerd aan een plastic blad. Het is één de laatste jaren van de belangrijke toepassingen op het gebied van RFID.

Manier om te werken:

Neem de draad die in het gat in het hoofd van de draad op moet worden geïnplanteerd implanter, het hoofd (lassenoppervlakte) van de draad plaatsen implanter op een plastic blad (zoals aangetoond in de figuur hieronder), het ultrasone materiaal beginnen, en de bedrading te leiden en begroef de lijn wordt voltooid tijdens het verpletteren. Wanneer de lijn wordt voltooid, wordt het volledige lassenprocédé ook tegelijkertijd voltooid.

Het werk principe:

Het het werk principe van het ultrasone draad begraven apparaat is de 50/60 Herz stroom om te zetten in wisselstroom met hoge frekwentie door een ultrasone generator, en dan de elektrische energie in de ultrasone omvormer in te voeren om mechanische motie met hoge frekwentie te produceren. Dan kan de mechanische motie door een reeks worden veranderd het apparaat van de omvangmodulator aan het lassenhoofd wordt overgebracht, en het lassenhoofd brengt de ontvangen trillingsenergie aan de verbinding van het te lassen werkstuk over. Op dit gebied, wordt de trillingsenergie omgezet in thermische energie door wrijving die, die het plastiek smelten, en binnenkort de draad leiden. Begraven in plastic blad.

Specificaties:

Type	Qr-W60A
Frequentie (KHz)	60KHz
Trekker	Externe controle of handcontrole
lassershoofd	slijtage-zichverzettend legerings tegen staal boven HRC55°
Het inpassen van gat	Φ0.m of Φ0.5mm
Machtscode	2M of 5M

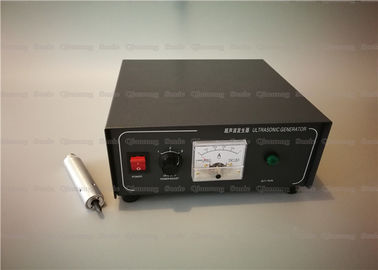

Generator	Digitale generator V6.6 of analogon generator zjs-100
Generatorgrootte	280*320*140mm (V6.6) 280*320*150mm (zjs-100)
Dekkingsdimensie	Φ25X100mm
Dekkingsmateriaal	Nylon of aluminium
Het koelen van manier	samengeperste luchtkoeling (buis Φ4mm)
Snelheid	0.1-0./s
Draad vaste cyclus	lengte 60000 m/s

Voordelen:

1. Het intelligente frequentieonderzoek, verlengt het leven van begraven hoofd 2-3 keer.

2. Geen het solderen wordt vereist alvorens te solderen, het verminderen verwerkt en kosten.

3. De passende macht is sterk, en het begraven hoofd en de ultrasone generator kunnen naar believen worden uitgewisseld.

4. De vermogenssturing met meerdere balies, super hoge snelheid begroef draad, goede consistentie.

5. Los het probleem van materiaal op verwarmend wanneer begraven, kan lange tijd werken.

6. Het gestandaardiseerde ontwerp, kan ingevoerde producten, milieubescherming en veiligheid direct vervangen.

Machine van Embedder Weding van de hoge Frequentie60khz de Ultrasone Draad voor Identiteitskaartproductie
