| Plaats van herkomst: | China |
|---|---|
| Merknaam: | QRsonic |
| Certificering: | CE |
| Modelnummer: | Qr-BCJ20 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | Negotation |
| Verpakking Details: | Ingepakt in karton |
| Levertijd: | 3 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 2000pcs per maand |
| Producten Naam: | Ultrasone vervanging Branson CJ20 | Frequentie: | 20 khz |
|---|---|---|---|
| Uitgangsvermogen: | 3300 watts | Gezamenlijke bout: | 1/2-20UNF |
| Ceramische schijfdiameter: | 50mm | Capaciteit: | 18-20nf |
| Omvang: | 10um | Sollicitatie: | Ultrasone plastic lassenmachine |
| Markeren: | Echografie 20Khz vervangende Branson-converter,ultrasone lasconverter 3300w,ultrasone lasconverter met pizo-elektrische ringen |
||

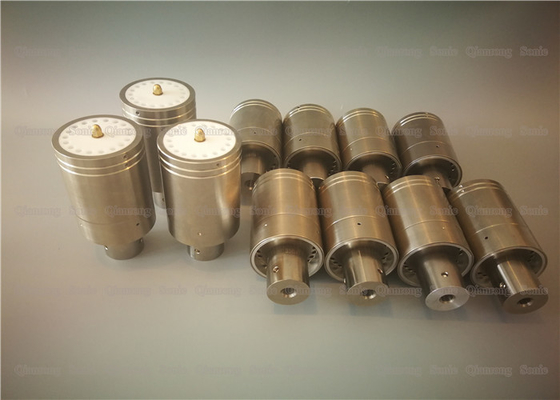

3300w Ultrasound 20Khz vervangende Branson-converter met 6 stuks pizo-elektrische ringen
Beschrijving:
Branson CL20 20Khz ultrasone transducer is gemaakt van piëzo-elektrische keramische chips, gecombineerd met accessoires van titaniumlegering.Volgens de parameters en kenmerken van buitenlandse originele Branson-transducers, zorgen onderzoek, ontwikkeling en productie van de brontechnologie voor de stabiliteit van transducerproducten en toepassingstechnische parameters.Het is uitgerust met buitenlandse generatoren en matrijzenlaskoppen, die een vervangende rol spelen.
Ultrasone transducer is een apparaat dat elektrische energie omzet in mechanische energie.Het apparaat dat elektrische energie en akoestische energie omzet door piëzo-elektrisch effect wordt piëzo-elektrische transducer genoemd.Het bestaat uit een centrale piëzo-elektrische keramische component, metalen afdekking voor en achter, voorspanning.De schroef, het elektrodestuk en de isolatiebuis zijn samengesteld.Afhankelijk van het ontwerp van de verschillende structuren, worden ook hun vorm en prestaties sterk beïnvloed.
Specificaties:
| Model | QR-BCJ20 |
| Frequentie | 20 kHz |
| Uitgangsvermogen | 3300 watt |
| Gezamenlijke bout | 1/2-20UNF |
| Keramische schijf Diameter | 50mm |
| Aantal keramische schijven | 4 stuks |
| Capaciteit | 18-20nf |
| Amplitude | 10 uur |
| Sollicitatie | Kunststof lasapparaat |
Specificatie:
| Hetem Nee |
Verbindingsschroef (maat)
|
Keramische diameter (mm)
|
Hoeveelheid keramiek (st)
|
Resonantiefrequentie (khz)
|
Ingangsvermogen | Machine |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 serie |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 serie |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W of IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40 kHz Branson-lassers |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40 kHz Branson-lassers |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20kHz Dukane Heavy Duty |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane-model 43A250, 43A255, 43D255, 43E255, 43A260 of 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane-model 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | 40khz Dukane lassers |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | 40khz Dukane lassers |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khz Rinco Lassers |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | 35kHz Rico Lassers |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35 kHz Telsonic-machine |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Speciale items kunnen worden aangepast.
Fabricageproces van ultrasone transducer:
De transducer bestaat uit een omhulsel, een bijpassende laag, een piëzo-elektrische keramische schijftransducer, een backing, een uitgaande kabel en een Cymbal array-ontvanger.Piëzo-elektrische keramische schijftransducer is gemaakt van PZT-5 piëzo-elektrisch materiaal met polarisatie in dikterichting.De Cymbal-array-ontvanger bestaat uit 8~16 Cymbal-transducers, twee metalen ringen en rubberen ringen.
1. Droog met heteluchtpistool
2. Zwenk eerst de elektrode
3. Keramiek, elektrodestukken, keramiek
4. Achterdeksel en schroeven
5. Positionering
6. Naverbrander
7. Lijmen
8. Plaats de oven
9. Test met testmachine
10. Voegvoegen
11. Test opnieuw voor het inpakken
3300w Ultrasound 20Khz vervangende Branson-converter met 6 stuks pizo-elektrische ringen
