Plaats van herkomst: | China |
---|---|
Merknaam: | QRsonic |
Certificering: | CE |
Modelnummer: | Qr-6015-4BZG |
Min. bestelaantal: | PCs 1 |
Prijs: | Negotation |
Verpakking Details: | Ingepakt in karton |
Levertijd: | 3 werkdagen |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 2000pcs per maand |
Productennaam: | Ultrasone Piezo Omvormer | Frequentie: | khz 15 |
---|---|---|---|
Outputmacht: | 2600 watts | Gezamenlijke bout: | M20*1.5 |
Ceramische schijfdiameter: | 60mm | Qty van ceramische schijven: | 4pcs |
Capacitieve weerstand: | 10-11nf | Toepassing: | Ultrasone Plastic Lasser |
Markeren: | 15Khz ultrasone Piezo Omvormer,Piezoelectric Ultrasone Ceramisch,2600 Watts Ultrasone Piezo Omvormer |
Piezoelectric Ultrasone Ceramisch met 15Khz-de Waaier van de Frequentiecondensator van 10nf aan 11nf
Beschrijving:
De ultrasone omvormer zet de elektro of magnetische energieoutput door de ultrasone generator om in mechanische trilling van dezelfde frequentie. Momenteel, wordt de piezoelectric ceramische omvormer gebruikt op de maskermachine. Het piezoelectric effect van het materiaal zet elektrosignalen in mechanische trillingen om. Het het werk principe van medische ultrasone klankomvormers (ultrasone klanksondes) is fundamenteel hetzelfde, en zijn binnenland bevat gewoonlijk een element van de elektrische energieopslag en een mechanisch trillingssysteem. Wanneer de omvormer als zender wordt gebruikt, zal het elektrische die schommelingssignaal van de opwindingsvoeding wordt verzonden het elektrische veld of het magnetische veld in het element van de stroomopslag van de omvormer aan verandering veroorzaken. Deze verandering zal het mechanische trillingssysteem van de omvormer door één of ander effect beïnvloeden. Een stuwende kracht wordt geproduceerd om de trillingsstaat in te gaan, daardoor drijvend het middel in contact met het mechanische trillingssysteem van de omvormer om en correcte golven uit te stralen in het middel te trillen. Het proces om correcte golven te ontvangen is enkel het tegengestelde. De externe correcte golven handelen op de het trillen oppervlakte van de omvormer, daardoor veroorzakend het mechanische trillingssysteem van de omvormer om te trillen. Met een bepaald fysiek effect, veroorzaakt het het elektrische veld of het element van de energieopslag van de omvormer. Het magnetische veld verandert dienovereenkomstig, het veroorzaken van de elektrooutput van de omvormer om een voltage te produceren en het huidige beantwoorden aan het akoestische signaal.
Specificaties:
Model | Qr-6015-4BZG |
Frequentie | khz 15 |
Outputmacht | 2600 watts |
Gezamenlijke bout | M20*1.5 |
Ceramische schijfdiameter | 60mm |
Qty van ceramische schijven | 4pcs |
Capacitieve weerstand | 10-11nf |
Omvang | um 10 |
Toepassing | Plastic lassenmachine |
Parameters:
Het zuilvormige typentk TYPE | ||||||||
Punt Nr.
|
Verbind schroef
|
Ceramische dia (mm)
|
Qty van Ceramisch (PC) |
Frequentie (khz)
|
Capacitieve weerstand |
macht (w)
|
||
Geel | Grijs | Zwart | ||||||
7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
Het zuilvormige typentk TYPE | ||||||||
Punt Nr.
|
Verbind schroef
|
Ceramische dia (mm)
|
Qty van Ceramisch (PC) |
Frequentie (khz)
|
Capacitieve weerstand |
macht (w)
|
||
Geel | Grijs | Zwart | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 |
Ultrasone de assemblagevoorzorgsmaatregelen van omvormerdelen:
De belangrijkste delen van het ultrasone trillingssysteem, zoals omvormers, hoornen, hulpmiddelhoofden, enz., worden aangesloten door een centrale bout.
1. Controle dat de contactoppervlakte van krassen vlot en vrij zou moeten zijn. Als er om het even welke krassen zijn, gebruik een metallographic document met een aantal nul of meer licht op te poetsen. Het wordt vereist om het tekort glad te maken zonder de vlakheid van de contactoppervlakte te beschadigen.
2. Maak de schroeven, de schroefgaten en de contactoppervlakten met een vluchtig, niet corrosief detergens schoon.
3. Maak grondig de schroeven, de schroefgaten en de contactoppervlakten schoon.
4. Alle verbindende schroefgaten zouden aan de contactoppervlakte loodrecht moeten zijn.
5. Pas een dunne laag van boter of Vaseline op de contactoppervlakte alvorens toe aan te halen. Ben niet op de verbindende schroeven en de schroefgaten van toepassing.
6. Haal zorgvuldig de twee delen aan. Pas de aangewezen het aanhalen torsie volgens de specificaties van de verbindende schroeven aan. Wanneer mogelijk, haal behoorlijk het aan.
7. Als u de gezamenlijke oppervlakte opnieuw losmaakt, zou u geen littekens moeten zien.
8. De omvang van het trillingssysteem wordt gelijk met de hand verdeeld, geen vreemd geluid, geen lokale strenge koorts.
9. Na het heropenen van de gezamenlijke oppervlakte na het werken voor een periode, zou er geen tekens van oxydatie of ablatie moeten zijn. Anders, is het contact hier niet goed, en de ultrasone energie wordt ernstig hier verloren.

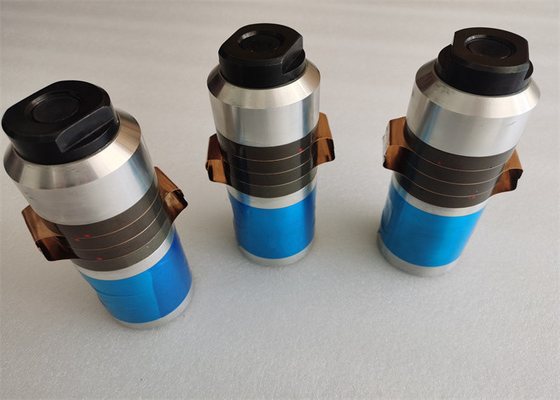

Piezoelectric Ultrasone Ceramisch met 15Khz-de Waaier van de Frequentiecondensator van 10nf aan 11nf
