Co. van het de Automatiseringsmateriaal van Hangzhouqianrong, Ltd.
nadruk op ultrasone toepassing, in vertrouwen om klanten te winnen
| Plaats van herkomst: | Chinees |
|---|---|
| Merknaam: | FUNSONIC |
| Certificering: | CE |
| Modelnummer: | FS650 |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | Negotation |
| Verpakking Details: | ingepakt door houten geval |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 Eenheid per Maand |
| Productienaam: | Productie Ultrasone bespuitingssysteem | Frequentie: | 20-200khz voor selectie |
|---|---|---|---|
| Maximaal vermogen: | 100 W | Maximaal volume van continu sproeien: | 20-1200 ml/h/pcs, schaalbaar |
| Effectieve spuitbreedte: | 2-260 mm/pcs, schaalbaar | Uniformiteit van het sproeien: | < 5% |
| Viskositeit van de oplossing: | ≤50CPS | Inlaatspanning: | 220V±10%/50-60Hz |
| Markeren: | met een lichtbestendige ultrasoonbespuitingssysteem,met een vermogen van niet meer dan 10 W,micro-nozzle ultrasoon bespuitingssysteem |
||

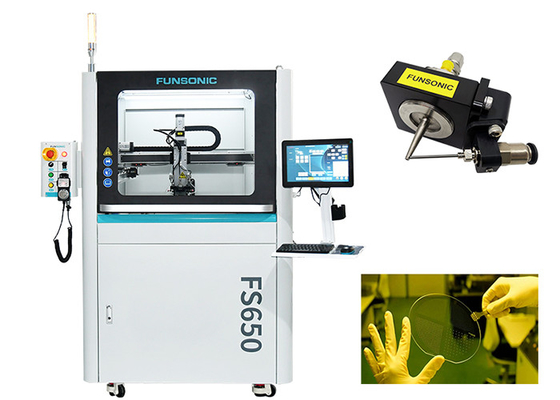

Polyimide en fotoresistent ultrasoon bespuitingssysteem met micro-mondstuk
Beschrijving:
Het ultrasone bespuitingssysteem is aangetoond geschikt te zijn voor verschillende toepassingen die een uniforme, herhaalbare fotoresist of polyimide filmcoating vereisen, en is een eenvoudige, zuinige,en reproduceerbaar fotoresist en polyimide coating proces.
Algemene toepassingen van polyimide- en fotoresistente ultrasone coatings zijn onder andere MEMS, lenzen, microfluïde apparaten, micro-elektronica en filters.Beschermingssystemen kunnen platte en 3D-substraten bedekken, meestal met inbegrip van siliciumchip, glas, keramiek en metalen.
Parameters:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Structuur en principe van de ultrasone spuitstuk:
Ultrasone sproeiers zijn afstemmingsapparaten die gebaseerd zijn op specifieke frequentie resonantie.met een frequentiebereik tussen 25 en 120 kHzDit wil zeggen dat hoe hoger de ultrasone frequentie, hoe kleiner de transducer en de middelgrote druppelgrootte die wordt gegenereerd door spuitstuk atomisatie zal ook afnemen.
De ultrasone spuit bestaat uit verschillende onderdelen, waaronder een paar piezo-elektrische omvormers die elektrische energie omzetten in mechanische beweging.De hoogfrequente voeding komt van een aparte generator die kan vergrendelen op de resonantie frequentie van het mondstukDe transducer bevindt zich tussen twee titaniumcilinders, die de trillingsbeweging van de transducer versterken om het effect ervan op het atomisatieoppervlak te maximaliseren.We kozen titanium als materiaal omdat het een hoge treksterkte heeft., goede akoestische eigenschappen en uitstekende corrosiebestendigheid.
De vloeistof wordt via een grootdiameterkanaal langs de hele lengte van het mondstuk naar het atomisatieoppervlak getransporteerd.het zal hoge amplitude trillingen tegenkomen die het in kleine druppels breken die zich met lage snelheden (minder dan 3 inch/seconde) bewegenOm dit effect te bereiken, moet het toepassingsvermogen binnen een relatief smal raam worden gehouden; een te laag vermogen zorgt ervoor dat de spuitstuk niet meer werkt, d.w.z. dat er geen atomisering plaatsvindt;Als de stroom te hoog isAls de vloeistof in een spray wordt geperst, wordt de vloeistof in grote stukken gescheurd, wat niet geschikt is voor het opruimen van spray.het werkvermogen van het mondstuk varieert tussen 1 en 15 watt, afhankelijk van het specifieke ontwerp en de eigenschappen van de gespoten vloeistof.
Polyimide en fotoresistent ultrasoon bespuitingssysteem met micro-mondstuk
