Ultrasone spuitcoating voor protonenuitwisselingsmembraanbrandstofcel


Beschrijving:

Ultrasone spuittechnologie voor protonenuitwisselingsmembraanbrandstofcellen is een efficiënte en goedkope ultrasone technologie die de aggregatie van edelmetaalkatalysatoren effectief voorkomt als gevolg van ongelijkmatige en precipitatie-effecten tijdens gebruik. Hierdoor kunnen ze gelijkmatig worden verdeeld over het elektrodoppervlak en hun activiteit in chemische reacties behouden, wat de algehele prestaties van de elektrode aanzienlijk verbetert.
In het ultrasone spuitproces worden edelmetaalkatalysatoren (zoals iridiumoxide en platinaoxide) eerst gemengd met koolstofzwart met een groot specifiek oppervlak, en perfluoro-sulfonzuur (PFSA) wordt toegevoegd om een uniforme koolstofgebaseerde katalysator te vormen; Gebruik hoogfrequente ultrasone verstuivingssproeiers (60K en hoger) om de oplossing te verstuiven tot druppeltjes van micrometergrootte, die op de gasdiffusielaag (GDL) worden gespoten om een uniforme koolstofgebaseerde katalysatorinktcoating te vormen.

Parameters:




Aandacht:


1. Neerslag van edelmetaalkatalysatoren: Door een 40K ultrasoon dispersiesysteem in de injector te gebruiken om neerslag van de oplossing effectief te voorkomen, kan ook materiaalverspilling worden bespaard door de afstand van de injector tot de sproeier te verkorten.
2. Selectie van de sproeier: Kies een convergente of brede sproeier op basis van het spuitgebied en selecteer de frequentie op basis van de oplossing
3. Spuitsnelheid: Om een uniforme coating te garanderen, wordt de spuitsnelheid vaak ingesteld op 0,2 milliliter per minuut, die kan worden aangepast aan de werkelijke situatie
4. Verwarmingsadsorptieplatform: Gebruik een microporeus keramisch verwarmingsadsorptieplatform om de vlakheid van het membraan te garanderen. Door de temperatuur te verwarmen tot ongeveer 65 ℃ kan de hechting van de katalysator en het drogen van de coating effectief worden versneld
5. Bewegingspad: De sproeier beweegt vooruit, achteruit, links en rechts langs het I-vormige patroon en brengt de katalysatorsuspensielaag laag voor laag aan om ervoor te zorgen dat elke druppel oplossing gelijkmatig op het elektrodoppervlak valt

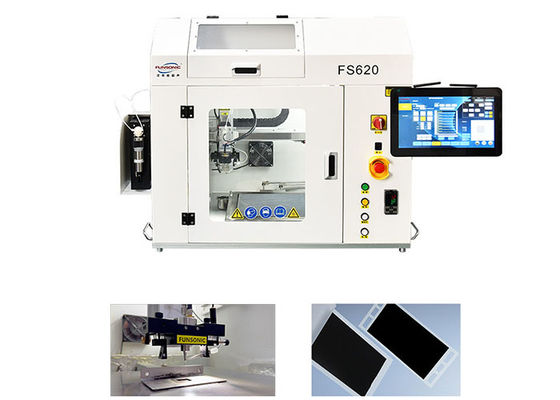

Kwalitatieve test ultrasone coatingmachine voor wetenschappelijk onderzoekslaboratorium
