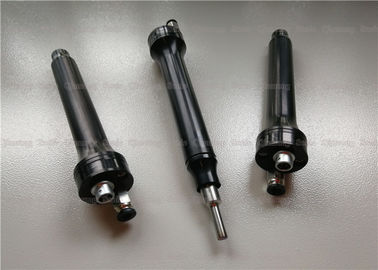

Wijd Gebruikte Lassende pvc-Blad Plaatsende Antenne die door de Ultrasone Lasser van 70Khz wordt geïnplanteerd

Wijd Gebruikt in het Blad Plaatsende Antenne van Lassenpvc die door de Ultrasone Lasser van 70Khz wordt geïnplanteerd

Beschrijving:

De ultrasone Technologie van de Draadantenne is een hoge snelheidssysteem om antennedraad binnen een niet geleidend (b.v. plastic) blad in te bedden waarop de elektronische spaanders voor de productie van een meerderheid van smartcards, of dergelijke worden opgezet. De antennedraad wordt geïnstalleerd in het niet geleidende blad door ultrasone actuator die op en neer met betrekking tot het blad wordt bewogen. De beweging van actuator met betrekking tot het substraat wordt gecontroleerd door de interactie tussen een stationaire voicecoilmagneet en een voicecoil die aan ultrasone actuator en het roerende goed met de diaassemblage wordt gekoppeld. De antennedraad wordt gevoed aan ultrasone actuator van een antennedraad het uitdelen spoel via een nuttelozere assemblage. De nuttelozere assemblage omvat een codeur wat voor een verhoging van spanning in de het voerlijn van de antennedraad ontvankelijk is. Afhangend van de output van de codeur, worden de snelheid en de omwenteling van de draad het uitdelen spoel gecontroleerd tot de spanning in de het voerlijn van de antennedraad wordt geëlimineerd.

Principe:

Het het werk principe van het ultrasone het inbedden apparaat is de 50/60 Herz stroom om te zetten in wisselstroom met hoge frekwentie door de ultrasone generator, en dan de stroom in de ultrasone omvormer in te voeren om mechanische motie met hoge frekwentie te produceren, en dan kan de mechanische beweging door één reeks worden veranderd. Het de modulatorapparaat wordt van de omvangomvang overgebracht aan het lassenhoofd, en het lassenhoofd brengt de ontvangen trillingsenergie aan het gezamenlijke gedeelte van het werkstuk, waarin de trillingsenergie in thermische energie door wrijving wordt omgezet, het plastiek over te lassen wordt gesmolten, en de draad wordt gelost in een korte tijd. Begraven in een plastic blad.

Specificaties:

Type	Qr-W70D
Frequentie (KHz)	70KHz
Trekker	Externe controle
lassershoofd	Het Materiaal van de titaniumlegering
Het inpassen van gat	Φ0.m of Φ0.5mm
Machtscode	5M
Generator	Digitale generator
Generatorgrootte	155*265*170mm
Dekkingsdimensie	Φ16X121mm
Dekkingsmateriaal	Aluminium
Het koelen van manier	samengeperste luchtkoeling (buis Φ4mm)
Snelheid	0.1-0./s
Draad vaste cyclus	lengte 60000 m/s

Eigenschappen:

1. Het ultrasone het planten systeem is uitgerust met een nieuwe versie van intelligente CNC generator, die automatisch door frequentie onderzoek en wordt voltooid frequentie te achtervolgen.

2. Het 70K-hulpmiddelhoofd heeft een gatendiameter van 0.m en 0.5mm voor gebruikers van verschillende behoeften.

3. Al afzet van het hulpmiddel hoofd inpassende gat en het lassen de oppervlakteomtrek worden rond gemaakt om draadbreuk te vermijden.

4. Het ultrasone shell van de omvormerbescherming materiaal wordt gemaakt van aluminiumlegering, die goede hittedissipatie, sterke drukweerstand en goede slijtageweerstand heeft.

5. In het ultrasone systeem, is het omvormer en hulpmiddelhoofd strikt gekalibreerd alvorens de fabriek te verlaten. Demonteer en demonteer hen niet. Na het demonteren, kan de omvormer worden beschadigd.

6. Als u het hulpmiddelhoofd of andere speciale vereisten moet herwerken, te informeren gelieve het bedrijf vooraf, kunnen wij het voor u aanpassen alvorens de fabriek te verlaten.

Ben met de technologie van de etsantenne: vergelijkbaar

De uiterst dunne IC-kaart wordt gemaakt mogelijk door ultrasoon het inbedden proces. Het zal effectief het probleem van de mislukking van de technologie van de etsantenne in de toepassing van uiterst dunne IC-kaart oplossen, die het schroottarief kan verlagen en kosten opnieuw gebruiken. De uiterst dunne IC-kaart die door het ultrasone het inbedden proces wordt geproduceerd te gebruiken is hetzelfde als de IC-kaart die door het traditionele proces wordt vervaardigd, zodat zal zijn gemiddelde levensduur langer dan de uiterst dunne IC-kaart zijn die door proces het van de etsantenne (6 jaar) wordt geproduceerd te gebruiken. Twee verschillende processen, het materiële verschil is hoofdzakelijk in het antennedeel, is wordt gebruikt het antennemateriaal dat in het proces van de etsantenne een HUISDIEREN (polyethyleenterephthalate, HUISDIER) blad met een dikte van 0,078 mm en een precisie geëtste aluminiumdraad, en de Ultrasone klank die procesantenne voor geëmailleerde koperdraad, dezelfde productieprestaties van een IC-kaart, volgens de materiële prijs van de prijs van de etsantenne is inbedden ongeveer 2 keer de prijs van koper, zodat het gebruik van ultrasoon het inbedden proces om uiterst dunne IC-kaart te produceren de prijs ook lichtjes beter is. De massaproduktie van uiterst dunne IC-KAARTEN zal een diepgaande invloed op de ononderbroken ontwikkeling van de smartcardindustrie hebben.
